建筑工地4g视频监控解决方案(建筑工地4g视频监控解决方案)

建筑工地联网监控

APG是由一支有着十多年安防行业应用经验、有着相同价值观的团队组建而成，凭借在视频领域独领风骚十余载深厚的技术沉淀，以及对新理念新技术新模式的执着追求，快速成长为卓越的智能设备应用行业解决方案提供商，致力于不断提升视频处理和物联通讯技术，提供4G无线高清安全产品、通信模组、数据流量及物联网综合管理平台等产品整合与技术支撑服务，4G系列产品广泛应用于建筑工地视频监控、电力塔巡线、智慧水库、智慧矿山、林区监控、国土资源监控等多重领域。

(一)行业背景

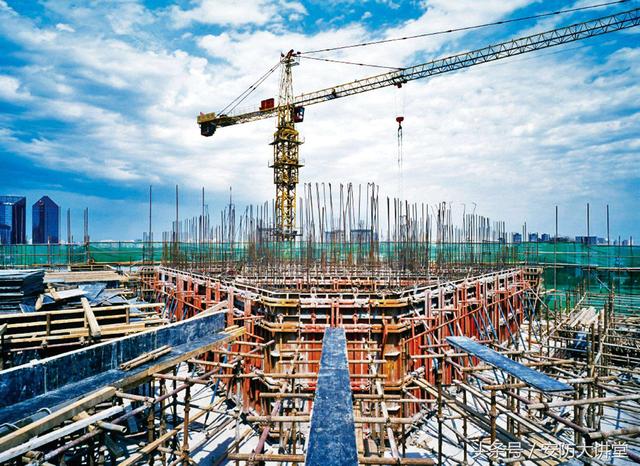

建筑工地属于环境复杂、人员复杂的区域，很难通过人员巡防来管理工地，然而建筑工地又是一个安全事故多发的场所。目前，随着国家基础设施建设、政策的引导，各种建设工程规模不断扩大，工艺流程纷繁复杂。如何搞好施工现场管理，降低事故发生频率，杜绝各种违规操作和不文明施工行为，一直是施工企业、政府相关管理部门关注的焦点。利用现代科技，优化监控手段，实现实时、全过程、不间断的安全监管也成了建筑行业安全施工管理亟待解决的问题。

建筑工地视频监控与传统视频监控的区别及难点在于：一、建筑工地属于临时或半临时场所，随着工期结束或项目竣工，相关设施会相继撤出工地，搬迁到下一个工地。对于视频监控来说，要求安装方式简单易行，既可以快速使用，又能快速撤出现场，并迅速在新址处得到重复利用。传统的视频监控方式，需要挖沟布线，安装周期过长。设备拆除时，还伴随着网络拆除，代价高昂；二、建筑工地具体到监控点，也是类型众多。有库房、宿舍等固定场所，也有塔吊、坑堆等不固定场所。一个建筑工地内部的监控位置也可能随时会转换，同时，随着现代楼盘越来越高，每天工期进度都会变化，如果用传统的视频监控，是无法做到实时的与时俱进的。因此对于建筑行业来说，视频监控既要做到清晰、实时，更要做到无线化、便捷化。

善睐建筑工地4G视频监控解决方案，通过新一代高速无线4G网络传递，可实现远程高清视频监控功能。将这一方案运用于施工现场安全管理，势必会大大提高管理效率、提升监管层次。同时该方案与建筑行业特性吻合，可大大降低监控系统建设、维护成本。该监控系统的运行，将使施工企业跃上新的管理平台，政府监管力度得到明显加强，并可及时有效地掌握现场施工动态情况。

(二)行业需求

(三)监控系统建设

建筑工地监控前端主要由4G高清硬盘录像机、4G高清网络摄像机及避雷装置、安装支架、电源（建筑工地一般可就近取电）及其他基础设施组成。

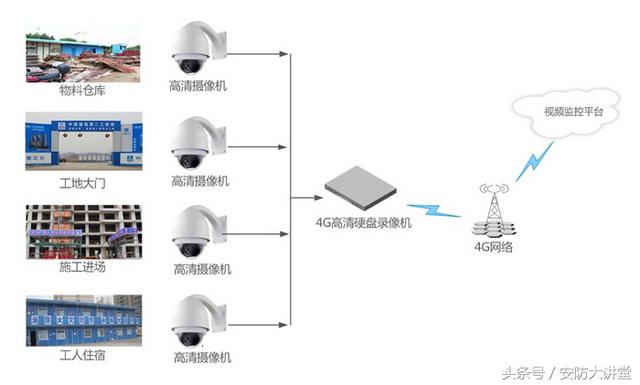

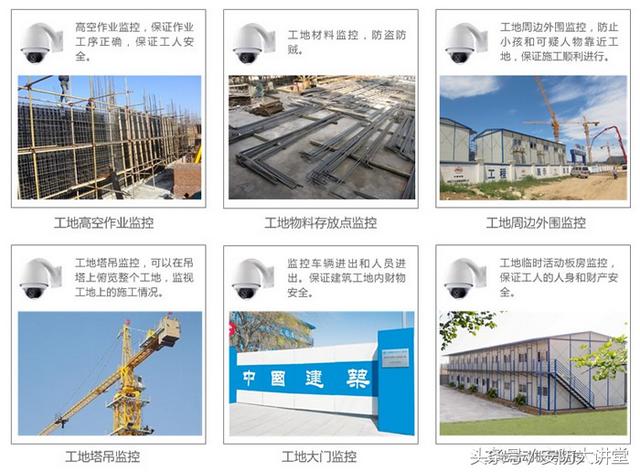

图一物料仓库/大门/生活区

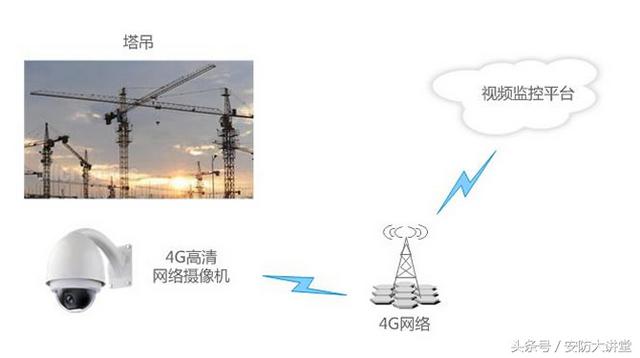

图二塔吊/楼层/坑堆

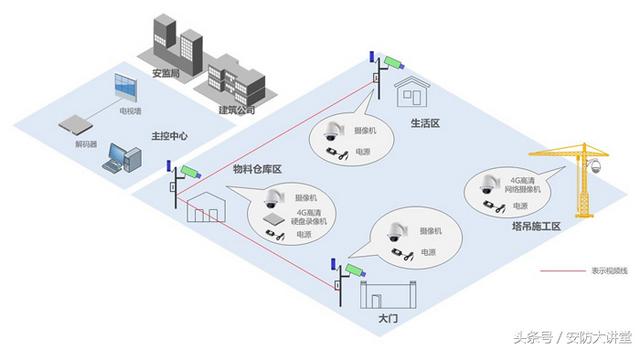

图三工地监控平面设计图

图四安装位置建议图

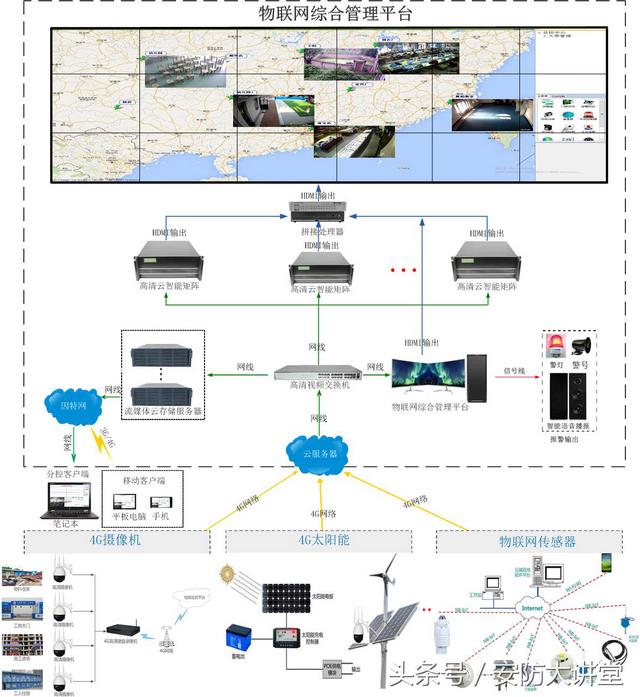

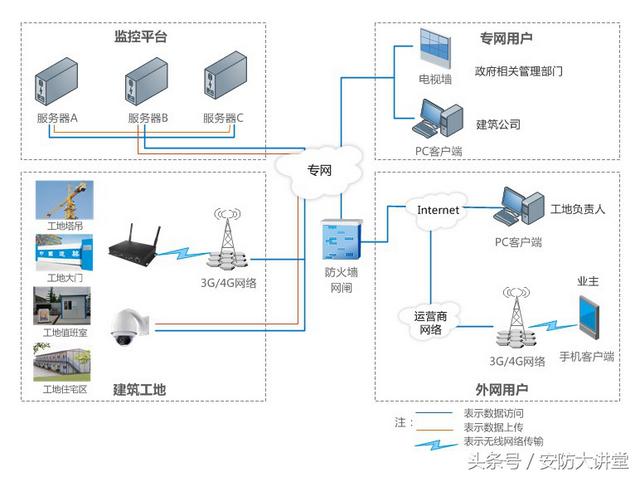

图五系统整体建设

(四)系统功能

1）远程音视频监控

现场施工动态信息即时掌握，可以观察到：

A.门卫管理：如工程设备、设施、材料进场管理、工作人员进出施工现场、安全通道设置、安全“七牌二图”宣传告示等情况。

B.场地管理包括材料堆放、材料加工场、大型机械使用、基坑开挖放坡、围护及坑边堆载等情况。

C.施工操作管理：如作业人员安全装置、脚手架、临边围档及危险作业安全防范措施，以及根据所戴安全帽颜色区分现场施工、管理、监理人员到位情况等。全天候监控掌握动态即时信息，发现问题及时整改。

2)工地本地/平台录像功能

方案支持在前端设备及平台上对整个工地进行录像，以保证事后有据可查，管理员也可以通过回放器查询录像文件，进行回放。

3)远程管理功能

工地负责人可以通过网络远程查看所辖范围内的现场施工情况、物资安全；也可以通过双向语音实时通讯系统和各个实施点负责人在线交流。

建筑公司及政府监管部门可实时了解各工地施工情况、施工进度，并实时提出建议及整改措施。

4）远程指导功能

施工技术专家通过远程指导系统，及时了解现场环境、远程掌握工程进度。

5）联动报警功能

工地作为一个半开放式场地，具有人员复杂、流动性大、施工物料多、车辆进出频繁等特点，对于防火、防盗等有很高的要求，系统前端可配备红外对射、烟感、警铃、报警按钮等报警装置，现场一旦发生违法违规行为时，都会联动后台触发报警，第一时间通知相关方，并在事后形成完整证据链，力争“预防为主、防治结合”方针得以贯彻落实。

6）跨区域实时监控多个工地的施工情况

建筑公司或政府相关管理部门可以直接通过网络视频实时了解各个工地施工细节问题，并可进行逐一管理，大大提高了政府相关管理部门和建筑公司总部工作效率，有效节省了交通费用。

7）手机监控

系统支持Android/iOS/WP等移动客户端解决方案，工地负责人可通过手机、PAD等终端实时对工地进行监控，同时开发商可以通过更加便捷的手段向客户展示建设规划及施工进度，以促进楼盘销售。

(五)系统优势

（六）物联网综合管理平台

功能简介：

电子地图应用，主要以GIS地理信息系统为核心，以服务于联网监控工程视频监控业务管理、信息共享和决策支持的可视化为目标，为用户提供资源图层、地图工具、资源标注、视频调用等应用功能，充分发挥GIS系统“一张图”可视化集成展示和空间决策分析方面的优势。

物联网综合管理平台简介

物联网综合管理平台专门为分布式的联网监控设计的一款软硬件一体化产品。

硬件采用HDMI + DP双口输出4K分辨率，通过HDMI接到小屏可以方便的操作，并能通过DP接口直接投射到多屏拼接屏上。

在整个系统中起三大作用：控制电视墙每块屏独立工作时信号切换，作为4K拼接时统一的信号源，及对4K的信号源进行切换与控制

地图基础操作功能

支持地图多窗口显示视频、显示分部视频点的非视频信息，如：企业名称、负责人、企业简介、联系电话、注册地址、是否过年检等等，信息内容可以根据项目需求进行自定义。行政区域统计功能，可以选择不同的统计范围，可以按省、市、县（区）不同级别来统计，统计数据可以是数量、质量、等级等各种指标，以不同的颜色显示不同的统计数量。专业的移动巡更（执法），漫游，放大，缩小，测距，测面，框选，打印地图，全屏显示，卫星矢量地图切换功能；支持地图鹰眼功能。

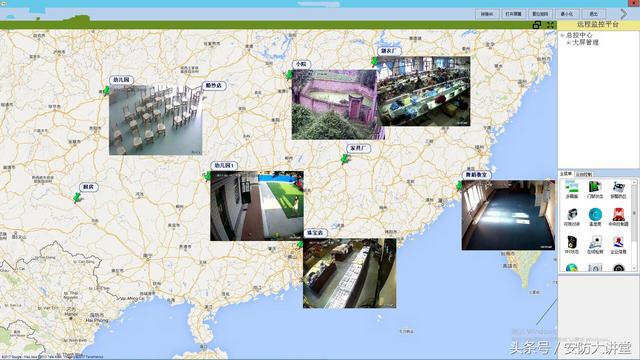

多窗口显示视频

在地图上可以在每个下属单位的位置上显示视频，一个下属单位可以单画面显示一个视频，也可以2/4/9显示多个视频，超过进行轮巡显示。

支持从GIS地图切入更精准的平面地图，在平面地图上不仅可以显示视频，还可以标注报警点信息，但对应的报警点报警后，对应报警点闪烁，并伴有声音提示。

物联网综合管理平台也可以控制大屏，直接回放4K电影及显示PPT等内容，让电视墙具备监控，会议，展示等多媒体功能。

支持地图点位的聚合效果展示，实现将地图上资源的展现设置在相应的图层之上，并且可以将同类型的资源统一为一个资源点来展示，解决了同一图层上面展现过多资源点的技术难题。

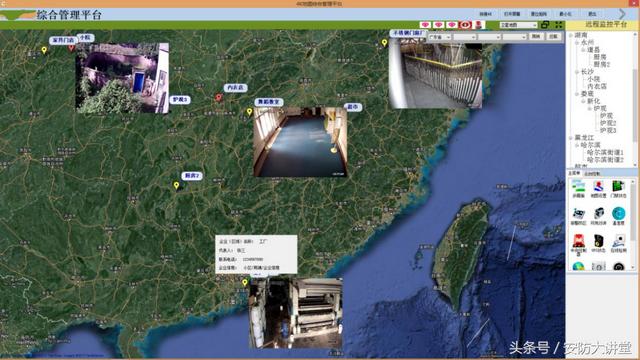

地图上的非视频信息

不仅可在地图上显示视频，而且可显示这个标注点的非视频信息，如：企业名称、负责人、企业简介、联系电话、注册地址、是否过年检等等，信息内容可以根据项目需求进行自定义。解决了如果监控点有什么警情可以及时做应急指挥，及时联系到项目负责人。通过社会监控资源的标注可方便管理单位关掌握自建监控资源和社会监控资源，扩展治安防控的资源获取方式，有利于加强治安防控力度。

可以根据不同的类型显示不同图标的标示，识别出不同的类型信息，方便及时的识别险情并进行应急指挥。根据行业应用不同，此处可进行深度订制开发。

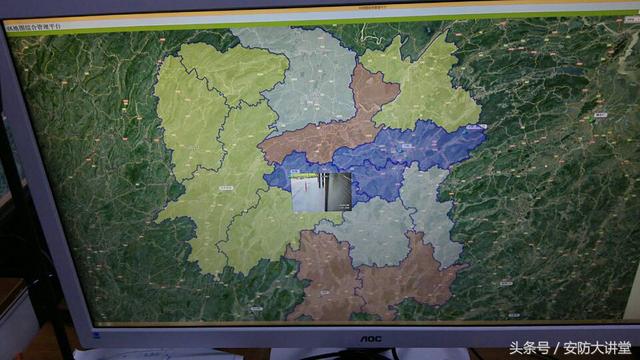

资源导航功能：直观的行政区域统计功能

物联网综合管理平台的号杭功能及统计功能，可以选择不同的统计范围，可以按省、市、县（区）不同级别来统计，统计数据可以是数量、质量、等级等各种指标，以不同的颜色显示不同的统计数量。

提供非常简便的接口，可以将消防、物联网、大数据等其它业务系统的数据导入到平台来，也可通过定制开发从其它系统读取数据，再通过地图的区块来进行直观的显示统计。

支持“地区类型条件”、“监控点自动定位”等方式对监控点资源进行快速搜索，支持搜索到资源后快速定位功能。

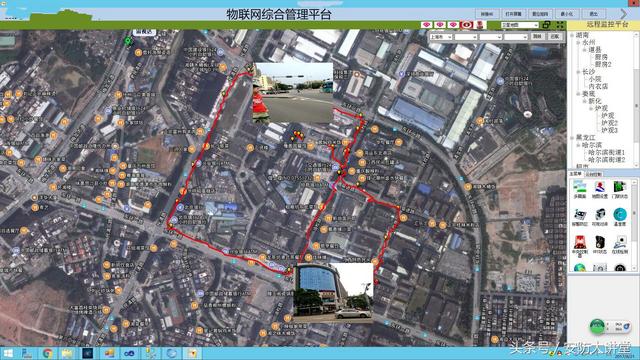

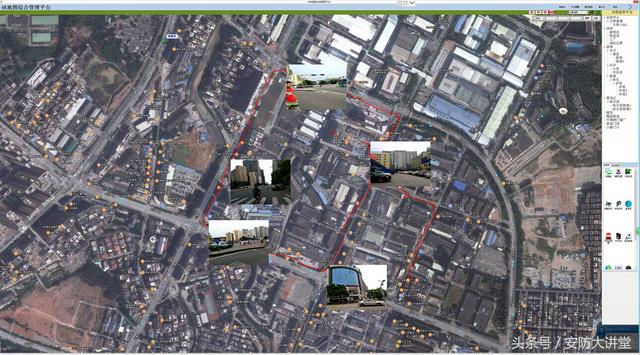

专业的移动巡更（执法）

移动巡更系统，是关于移动的地图应用。只要提供GPS坐标的更新，可以接入第三方的监控点、手环、手电筒、头盔、单兵系统、车载系统、报警IO、卡口、社会资源点以等元素的添加和分层展示；

但为了用更低更实用的方式来采集坐标数据，我们配套研发了一款APP，用普通的手机就可以完成坐标数据的采集与拍照上传等功能。坐标移动的轨迹会在地图上显示出来，在某个位置拍的照片也会地图上对应的点显示出来。通过区域可以快速定位这个区的人员移动轨迹。双击本区如果有这个轨迹，自然会打开或关闭所有的图片。

脱机与在线地图

既具有高达32级的平面地图及地形图，村镇一级可看清屋顶。WEB地图无法实现脱机地图，而大部分监控都不能接入公网。ARC GIS等专业脱机地图，动辄几十万纯软件费用，一个县级单位地图数据达到GOOGLE同级别的往往需要上百万，更重要的是它不能实现同步更新。所以它具备有在线地图的低成本与高精度的优势，也具有脱机地图的安全性及高性能等优势。

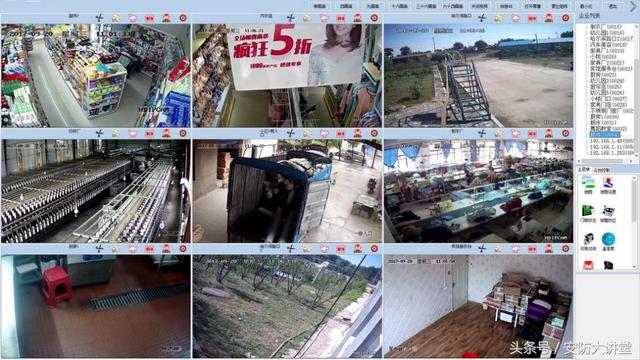

超高性能实时视频显示

基于CS结构，解决了B/S结构的视频解码能力问题，及地图上的视频窗口拖动困难、同比放大缩小麻烦等问题。其次通过对INTEL底层硬件的GPU开发，实现单机24路1080P解码，48路720P及96路以上的D1解码能力。

这个解码能力应用在4K的大屏显示，单地图点可以1、4、9、16画面分割，单一的地图界面就可以实现基于全国范围内的视频显示。

支持在GIS地图上点击任意摄像机查看实时视频和录像回放，支持标清、高清动态视频播放，显示分辨率支持1920*1080、1600*1200、960p、720p、4CIF，播放帧率最高支持25帧全帧率。

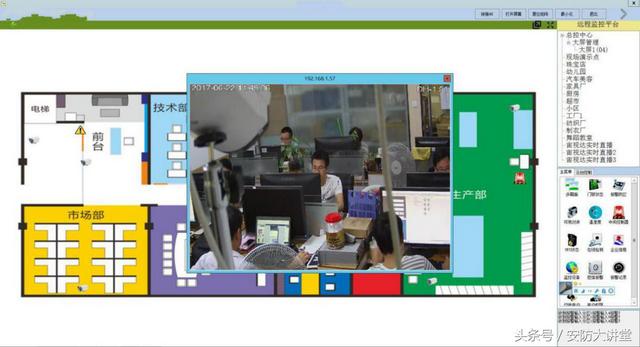

消联等联网报警平台 GIS地图与室内多级地图结合

平面地图上不但可以标注摄像头的点位，而且可以标注消防报警点及根据项目需要定制其他信息，方便在平面地图显示更专业的信息。支持GIS地图与平面地图同时存在，在GIS地图多级放大之后可以进入监控的内部平面地图，更详细的显示内部实际建筑布局，并在平面地图上也可以实时显示视频信息。全部通过点击地图，即可调用所有监控图像，鼠标移动到有摄像头的区域，自动显示摄像机的位置名称，双击即可显示监控图像。

报警提示功能

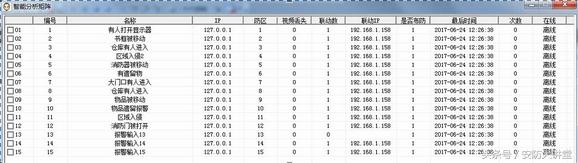

可选配专业报警服务器及智能分析服务器，包含数字矩阵的报警联动切换等功能，实现物联网综合管理平台超级的报警处理功能。

当多级地图显示时，报警点不在当前显示的地图上时，系统自动调出报警点所在的地图，并自动闪烁提示。

报警后以语音播报方式报警，以更直观的方式提醒，播报内容可自定义，以更贴近值班人员习惯的方式来提醒，达到听其声就能辩其事。
