前段时间为了百度网盘远程下载，研究了很多低功耗工控机，无意间发现了AMD的一款低功耗四核神U GX-415GA SOC，支持AES指令集，性能超过J1900，而搭载这款CPU的机器有惠普t620四核版，戴尔wyse5020以及今天的主角中兴CT340，趁着双11，在淘宝淘了个最便宜的minipcie转8111E单网口网卡，售价40元，用淘宝省钱卡-4，再叠加云闪付支付优惠10-3，最后33元到手。 。。。。。不过便宜不一定合适，所以最后翻车了！
选购要点就是，包裹网口的材料不要太大，反正装在机箱里面，半包的完全没问题，还有就是连接针要弯头的，或者连接线是90°的，不然垂直方向容易顶侧板。
下面回到翻车记正题。

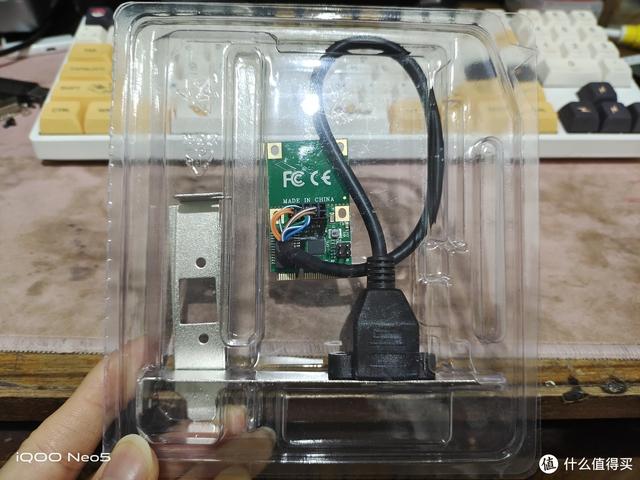

RTL8111E

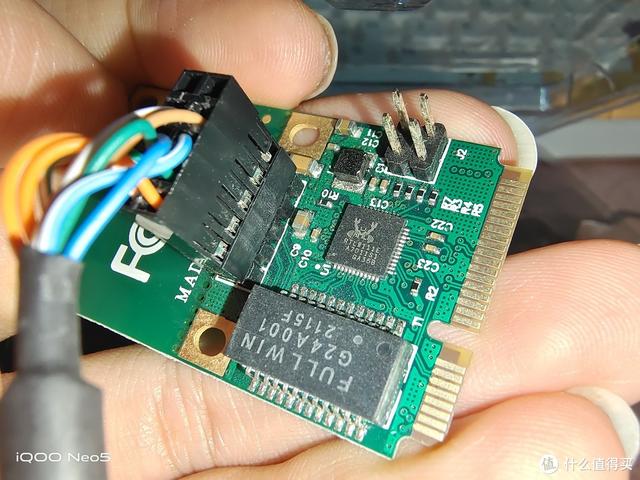

可以看出，这是一款支持半高和全高minipcie接口的8111E千兆网卡，后面那段pcb直接掰开就成了半高了。下面开始改造，具体拆机图解可移步我上一篇文章（200元性能超J1900的全新低功耗迷你主机（中兴CT340）），这里就不再啰嗦怎么拆了

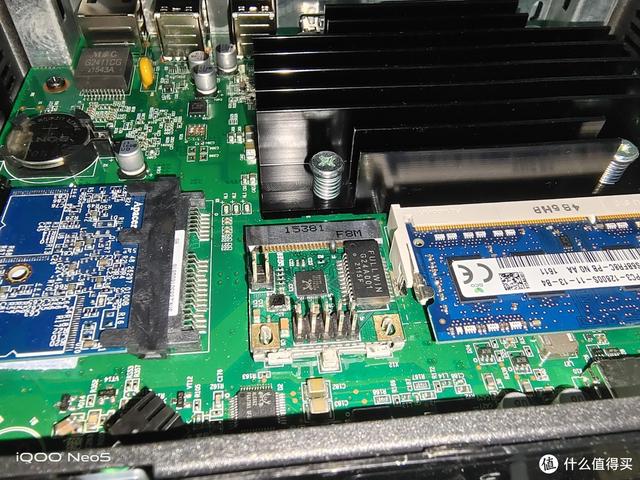

掰断插入

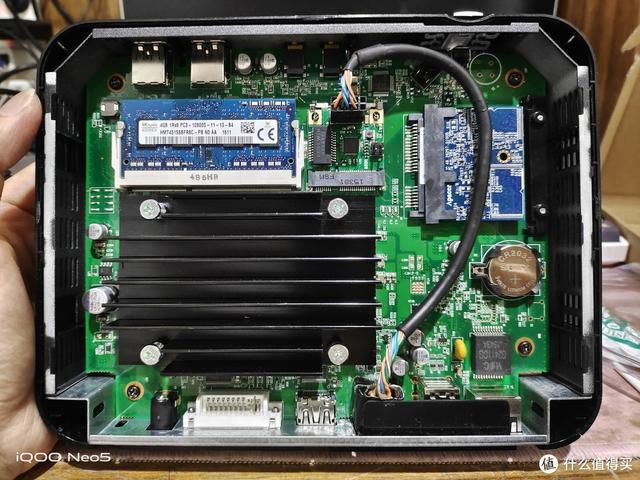

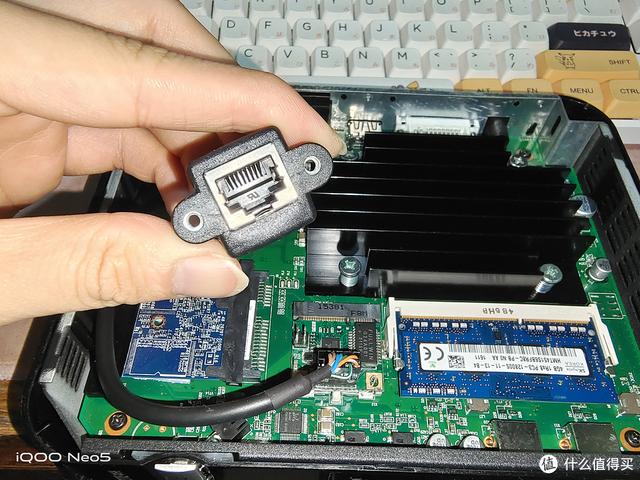

连接网口

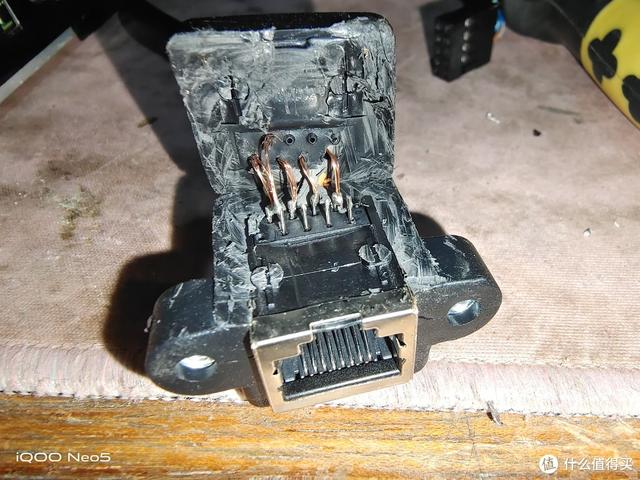

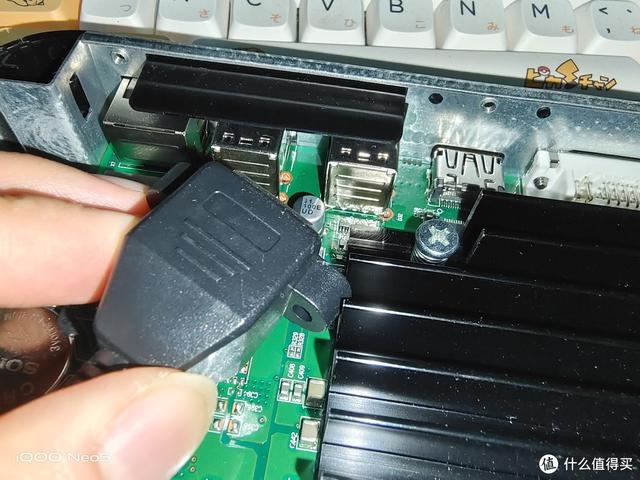

我上篇文章里也有提及数码之家有大佬发ct340改双网口的例子（改造 zte 中兴 ZXCLOUD iBOX CT340 云终端（添加一个网口 变软路由）），他就是拆掉一组USB2.0然后放一个千兆网口，不过他没有发具体用哪个型号的网卡，我贪便宜搞了这个，装上才发现包网口的塑料太大了，拆了USB都塞不下，于是我就拿起美工刀给它瘦身，结果。。。。。。

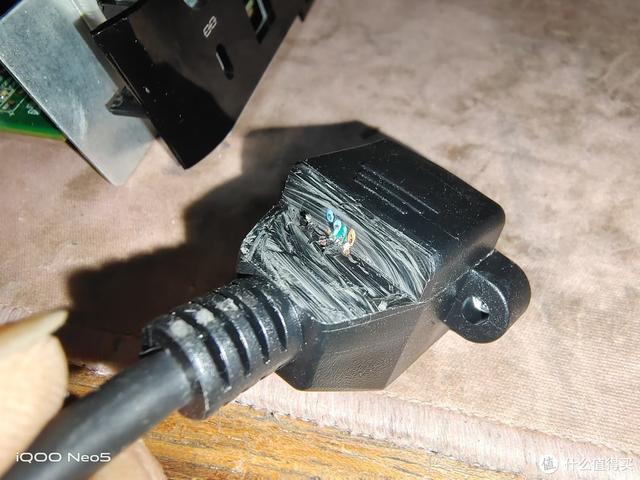

翻车了，我以为线是走在尾端的，它竟然是在顶部走的
。而且它上面还没有标识线序，不知道怎样分1-8针脚。

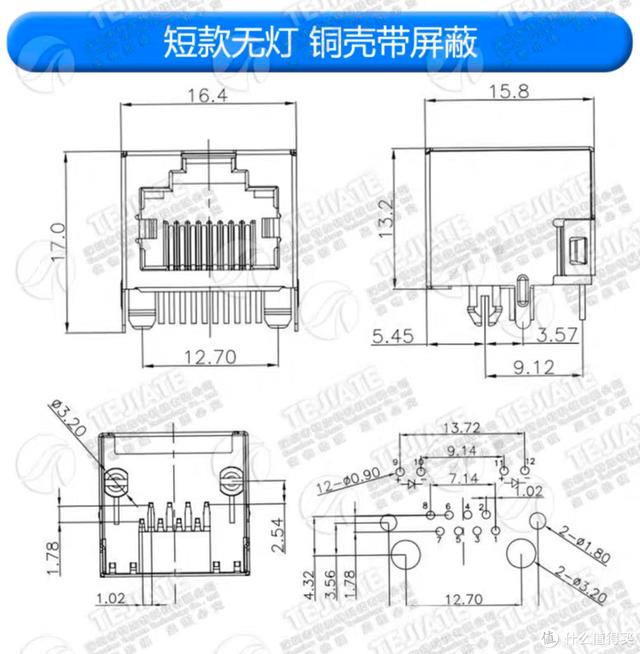

没办法，只能硬着头皮上，在淘宝找到个类似的网口，对着接口和方向盲猜线序，然后动手焊接吧

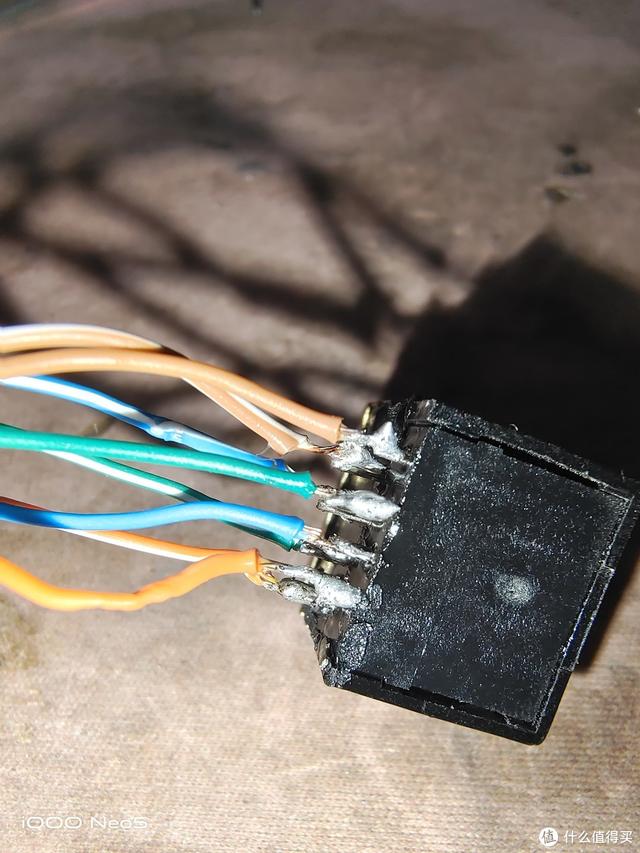

手残，焊得非常丑，外壳也被烙铁蹭糊了点。

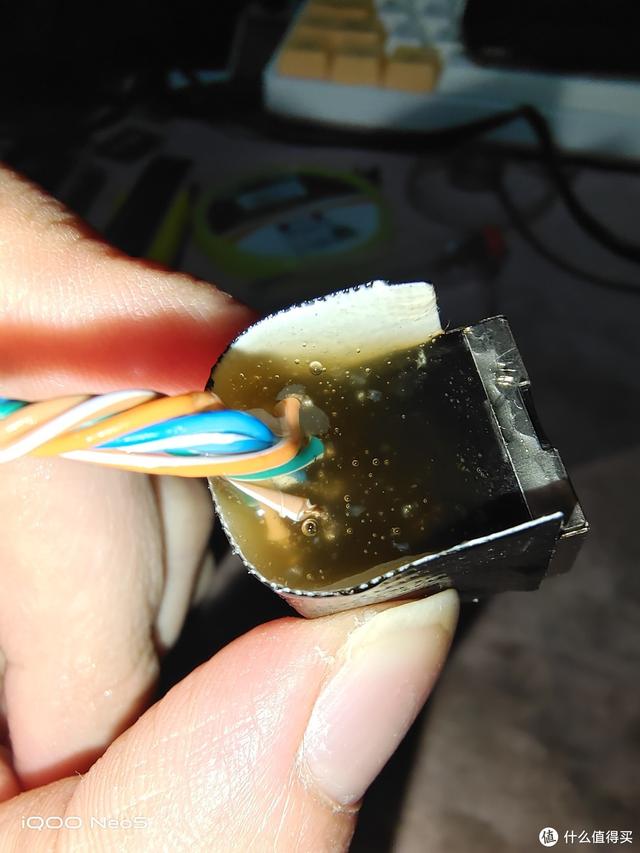

焊好滴点绝缘胶固定

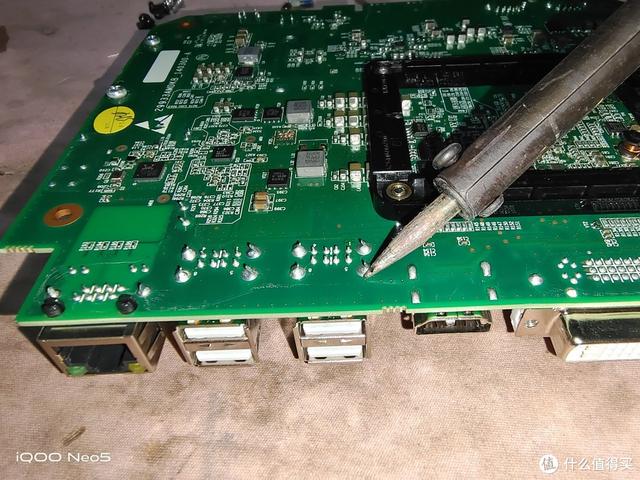

接下来便是拆usb接口了，烙铁继续上。

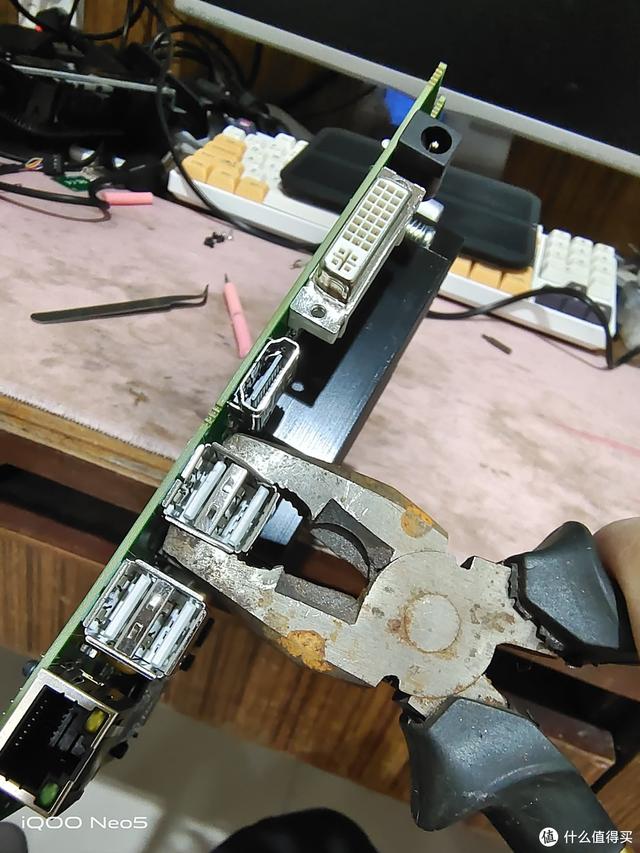

吸锡工具不太会用，掌握不好，半天吸不下一个焊点，于是我拿出了钳子直接破坏掉。

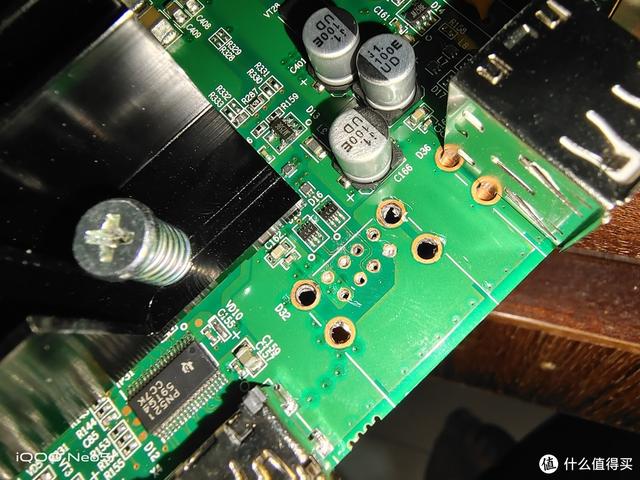

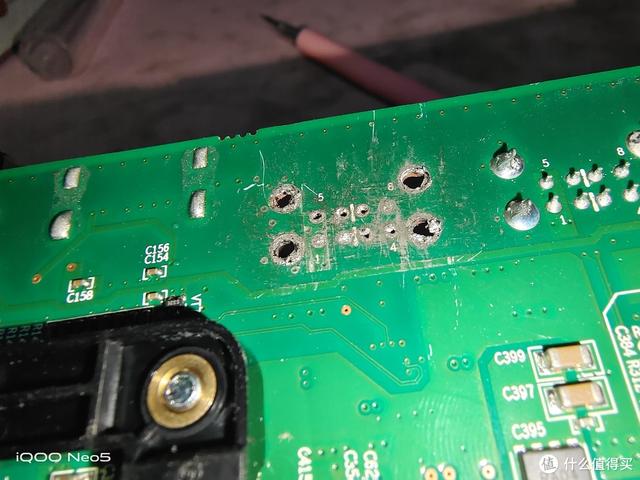

用钳子撤下USB接口后，吸锡变得简单，一会就清理干净了。
接下来便是拆下后挡板，扩大后挡板的USB口。

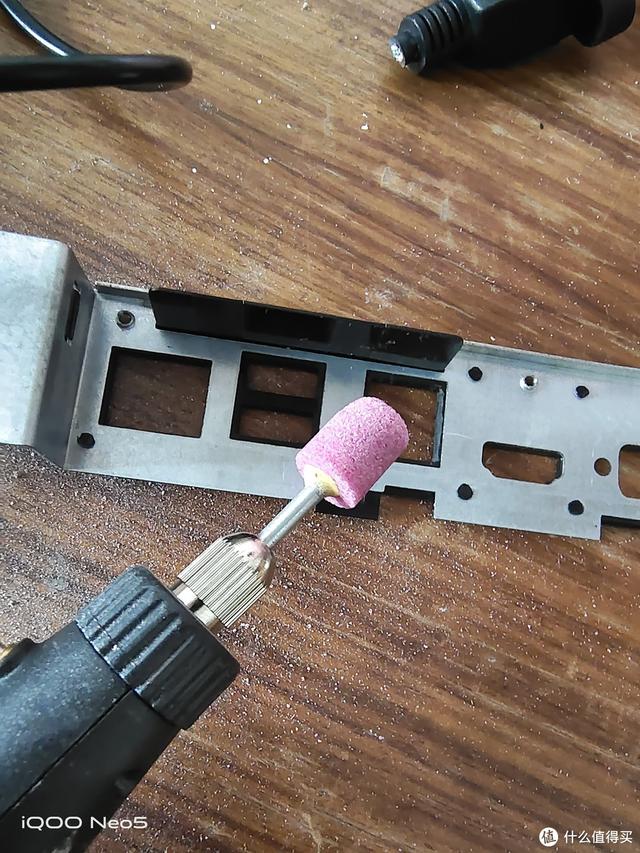

直接上电磨扩大，最好扩得比网口要大一点，刚好能通过网口就行，因为网口用胶水固定在主板上会突出一点，扩大了才不会顶住。

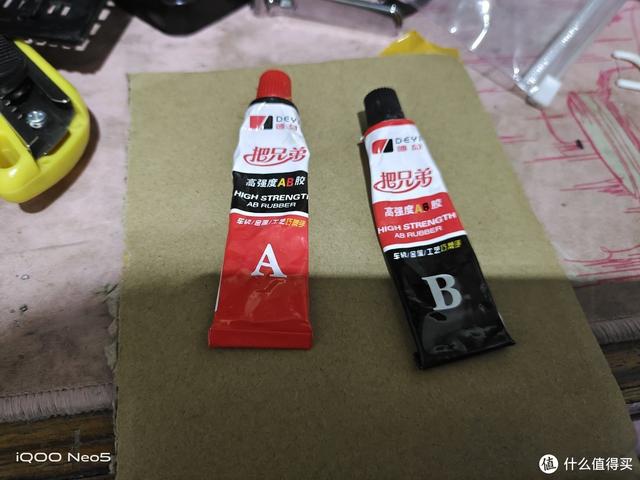

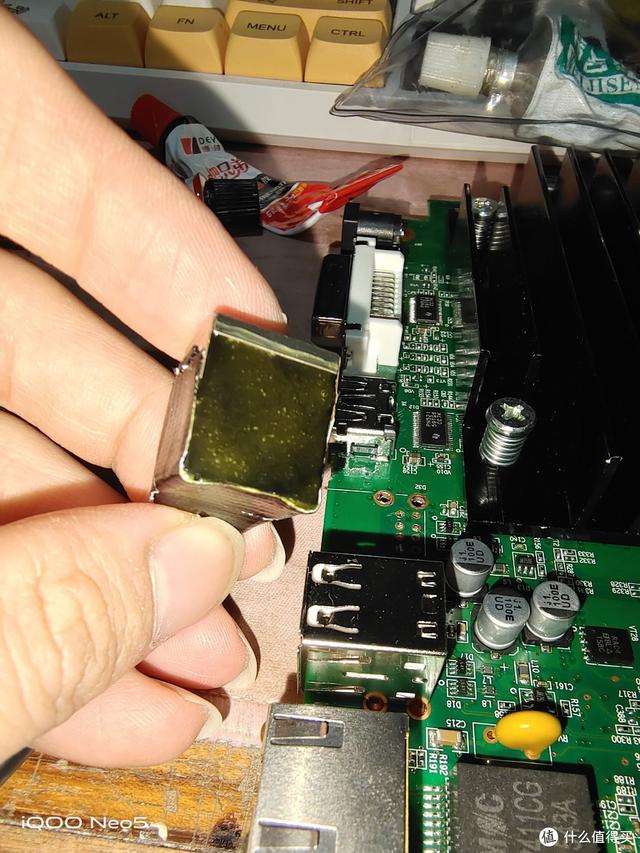

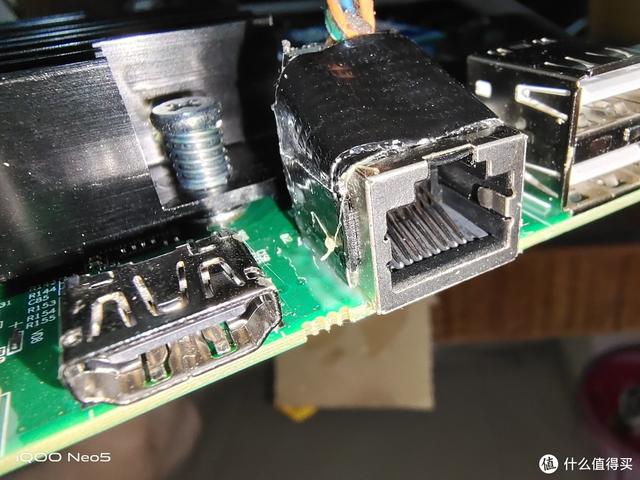

把兄弟AB胶1:1混合，涂在网口底部，沿着usb接口的定位线放置至中间，网口要突出主板一点，防止网口上的金属壳接触USB的触电短路，网口四周可添一点AB胶使其更加牢固。

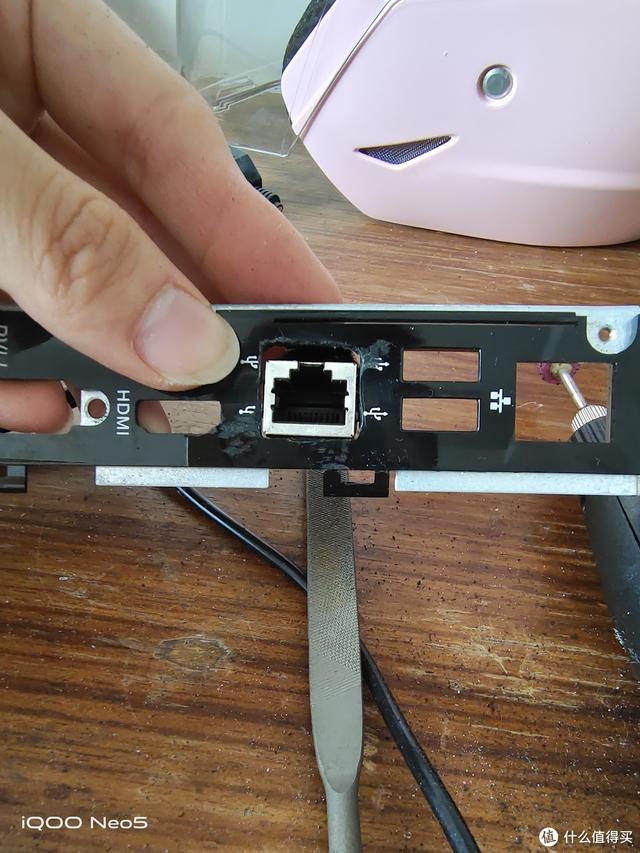

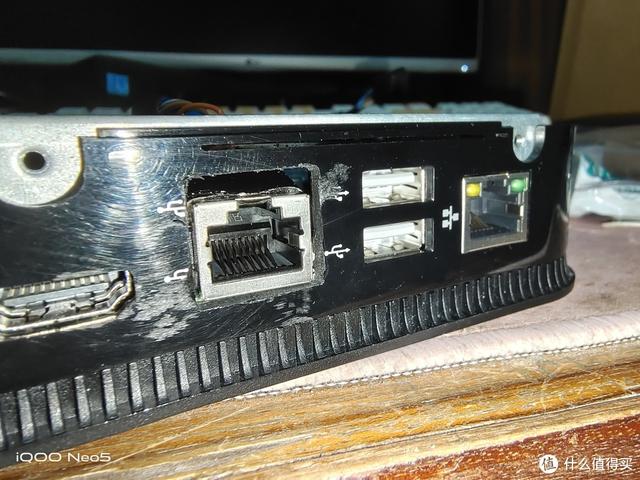

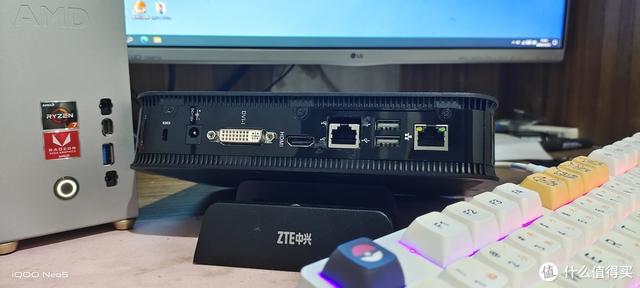

装回后挡板，完美契合！
改造完成，接下来装个OpenWRT看看能不能识别。
本人对软路由不是很懂，现在才开始玩，参考站内大佬ID老手不一定是大神的教程（软路由系统安装openwrt），在这分享下ct340的安装过程给值友们参考下，具体功能玩法请值友们自行发掘。
首先准备一个U盘安装PE系统（需支持UEFI启动的PE，否则后面下载的镜像请选择legacy），下载OpenWrt镜像（openwrt-gdq-v9-1[2021]-x86-64-generic-squashfs-uefi.img.gz）和写盘工具（physdiskwrite.exe）一起放到PE u盘里，所有工具来自站内大佬ID老手不一定是大神的百度网盘分享（链接，提取码sdbq）
Boot menu

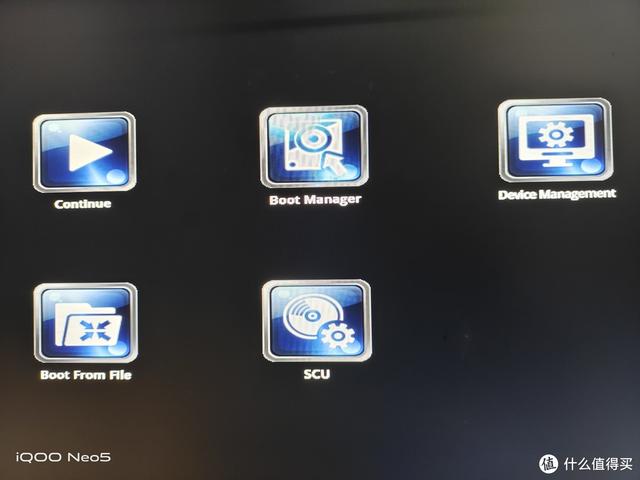

开机按ESC进入Boot menu，选最后一个SCU就是BIOS设置，默认bios密码是zte-ct

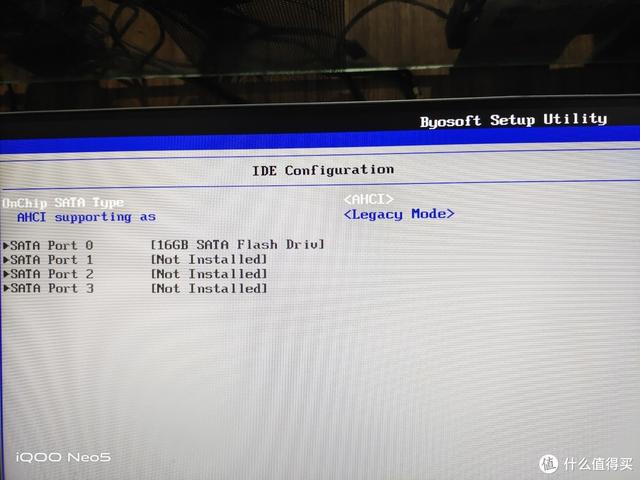

IDE Configuration

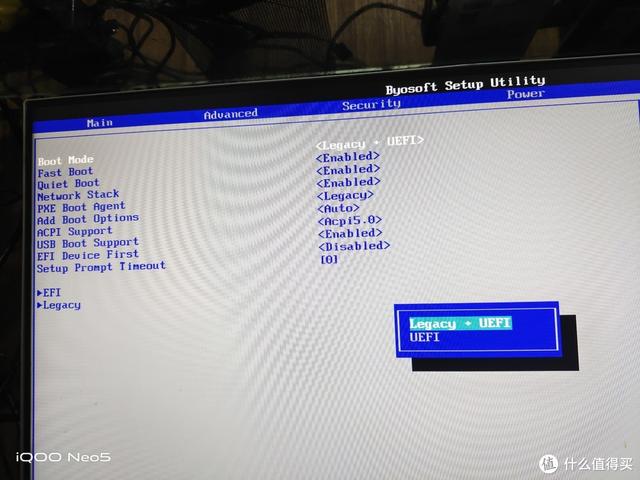

Boot Mode
中兴这个uefi逻辑有问题，在advanced里的IDE Configuration里设置AHCI，然后还需设置AHCI supporting as为Legacy Mode，在Boot界面的Boot Mode要选择Legacy+UEFI，这样才能顺利识别uefi设备。假如你AHCI supporting as为UEFI Mode，Boot Mode选单纯UEFI，这样无法识别任何UEFI设备，这是我多年装系统经验都想不明白的逻辑。
Boot Menu
设置好BIOS后，按F10保存重启按ESC回到Boot Menu，选Boot Manager

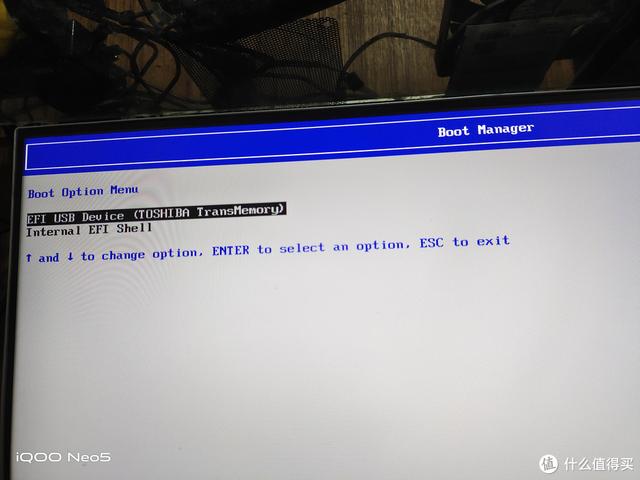

Boot Manager
在Boot Manager里选择你的U盘，等待加载启动PE系统。
cmd

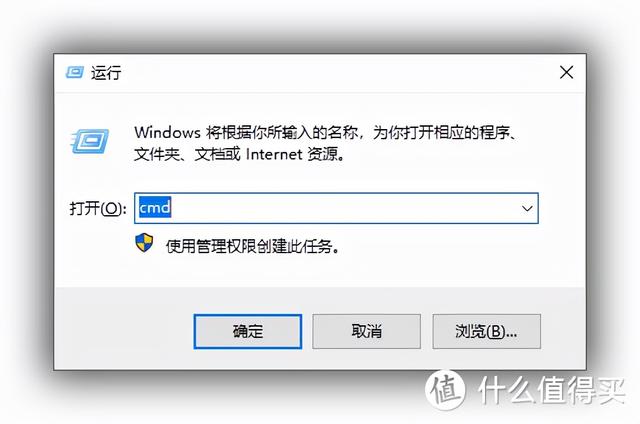

进入PE系统后，按键盘Win+R（或者开始——运行），输入CMD，按回车。
到cmd这里，大佬ID老手不一定是大神的文章（软路由系统安装OpenWRT）安装方法有点错误

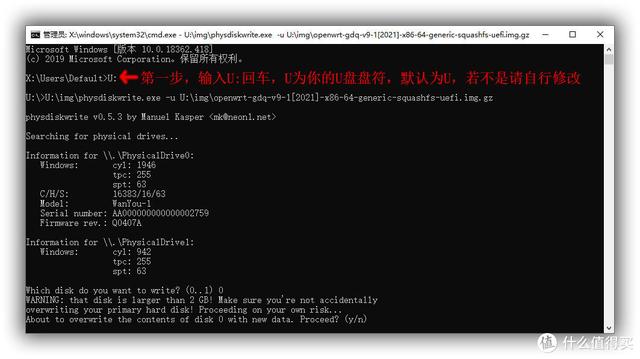

第一步（原文漏说这一步），在弹出的CMD对话框输入"U:"按回车进入U盘，其中U为你的U盘盘符，一般情况下默认就是U，若不是请自行修改。cmd进入U盘之后起头会变成U:>

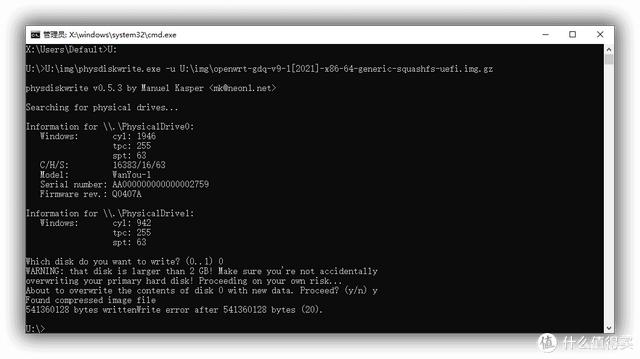

第二步将写盘工具physdiskwrite.exe拖入对话框（拖入之后无需按回车），然后输入"空格-u空格"（原文说 -u-，u后面无需再加-），之后把镜像文件openwrt-gdq-v9-1[2021]-x86-64-generic-squashfs-uefi.img.gz拖入对话框，按回车，之后提示你选择硬盘，找到你的硬盘是Drive0还是Drive1或2、3等（默认是0），输入0后按回车，会提示你会格式化硬盘，输入y后按回车就能把镜像写入硬盘了。
当再次出现U:>的时候，证明镜像已成功写入硬盘，拔出U盘重启电脑。

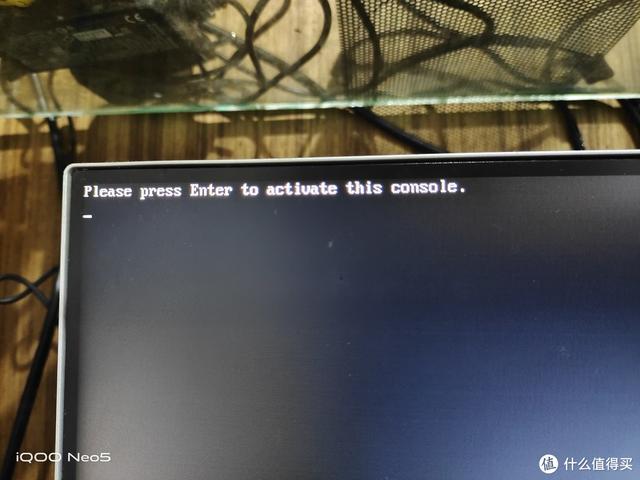

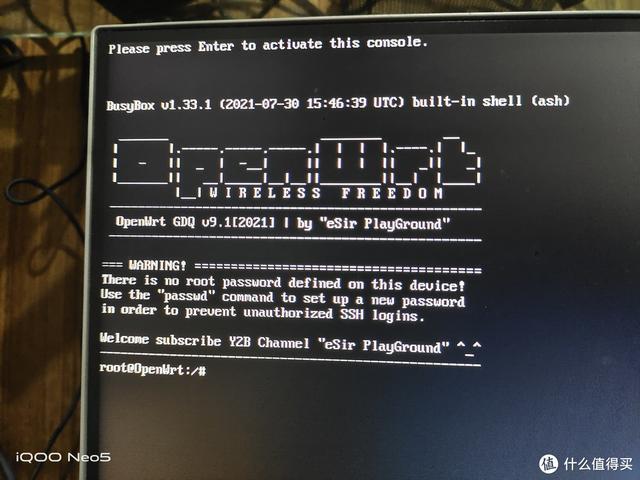

重启后提示你按回车激活控制台
按回车后OpenWrt就成功运行了，用网线找到Lan口连接电脑，浏览器输入192.168.5.1进OpenWrt管理界面（假如无反应说明你接的不是Lan口，换一个口再试试）。OpenWrt初始网关IP: 192.168.5.1 初始用户名: root 密码: password。

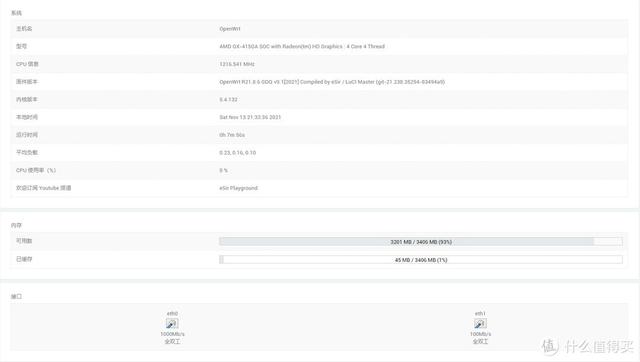

OpenWrt概况
进入OpenWrt管理界面后看概况，发现彻底翻车了，两个网口均能被识别，主板自带的网口能运行在千兆全双工的速率下，而改造的网口只能运行在百兆全双工速率。我思考了一下翻车可能原因：
1.焊接没焊好，或者网口里的针断了，导致8根线没有完全连接上。
2.线序没搞好，我是直接按T568B线序焊的，我知道网线公头是T568B，但这是网口母头，不知道是不是T568B。
